一、 產品概述與核心用途

二、 產品型號與技術參數

• ‌產品型號‌：PZII-500。其中“PZ”代表配水閘閥，“II”代表二次改進型或電動型，“500”指公稱通徑為500毫米。‌
• ‌公稱通徑‌：500毫米。‌
• ‌公稱壓力‌：0.1MPa至0.2MPa。‌
• ‌閥體材料‌：通常為鑄鐵或碳鋼。‌
• ‌密封材料‌：橡膠，確保良好的密封性能。‌
• ‌連接方式‌：法蘭連接。‌
• ‌外形規格‌：約16501140980毫米。‌
• ‌重量‌：約260公斤（閥體部分），若包含連接桿等全套組件，重量會相應增加。‌
• ‌電源電壓‌：通常為380V/660V，適用于煤礦井下供電環境。‌
• ‌防爆標志‌：具備ExdIMb煤安（礦用產品安全標志）隔爆型認證，確保在易燃易爆的礦山環境下安全運行。‌

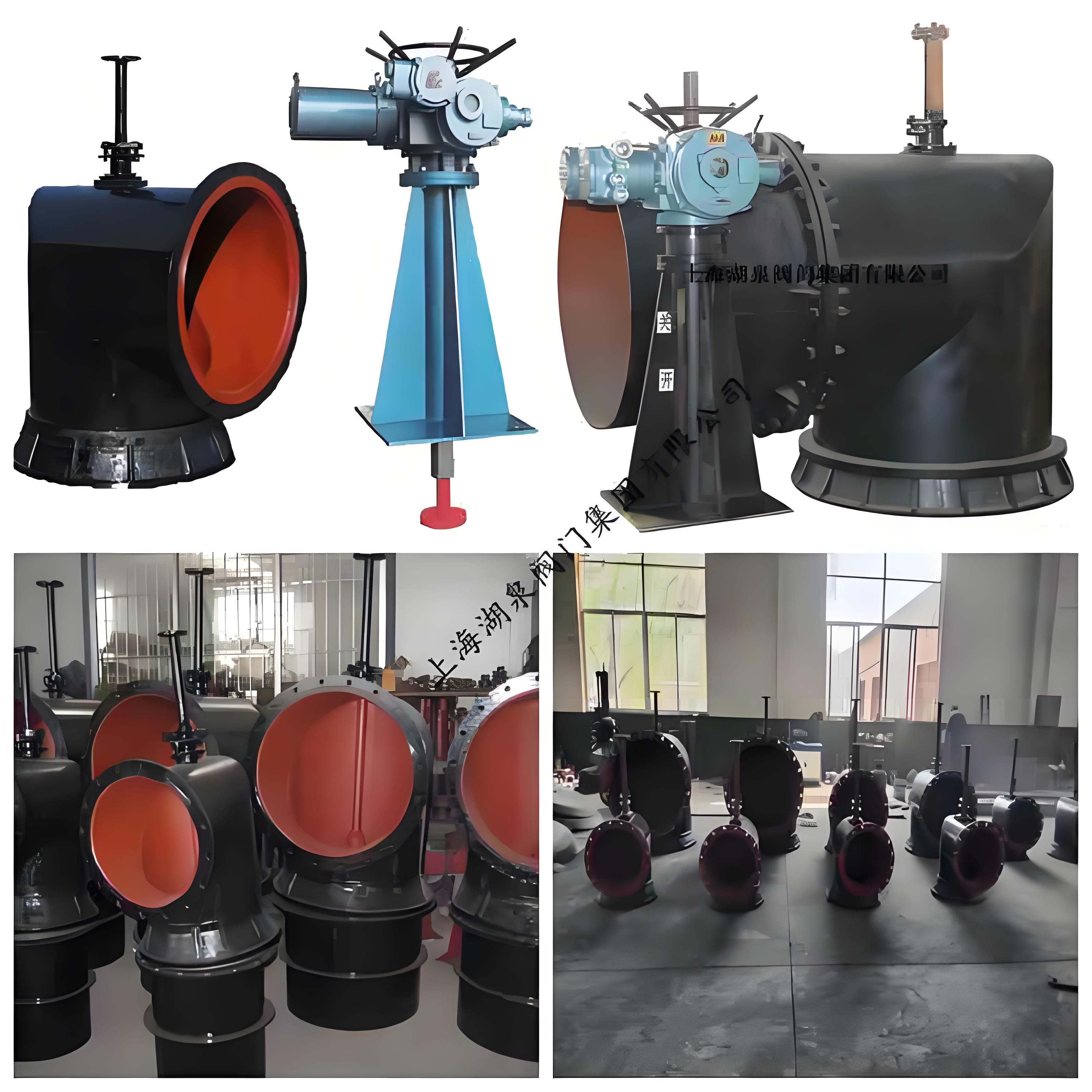

三、 產品結構與工作原理

• ‌防爆電動操縱裝置‌：作為動力源，替代人工操作，實現遠程或自動控制，操作方便快捷。‌
• ‌閥體與閥瓣（閘板）‌：閥體為焊接件或鑄造件，下部裝有錐形密封環；閥瓣由焊接件與橡膠墊構成，通過鉸接方式與閥桿連接，共同形成密封部分。其密封可依靠介質壓力實現自密封，或通過外力強制密封。‌
• ‌閥桿與連接桿‌：閥桿與閘板作直線運動（明桿結構）。連接桿用于連接閥桿與地面的操縱裝置，其長度可根據配水井底板至泵房底板的高度差定制，常見規格有3.5米、4米、4.5米、5米等。‌
• ‌短管‌：用于埋入配水井井壁的焊接連接管。‌

四、 核心特點與優勢

• ‌自動化與防爆設計‌：集成礦用防爆電動裝置，支持遠程控制，是實現礦山泵房自動化、減少井下人工值守的關鍵設備。‌
• ‌密封性能可靠‌：采用橡膠密封與錐形密封環設計，密封效果好，能有效防止泄漏。‌
• ‌操作靈活便捷‌：電動驅動使得啟閉操作省力、迅速，且可通過控制系統集成實現智能化管理。‌
• ‌結構堅固耐用‌：針對礦山環境設計，能承受一定的水壓（0.1-0.2MPa），適用于常溫水質工況。‌
• ‌定制化適配‌：連接桿長度等部件可根據現場實際安裝高度進行定制，安裝靈活性高。‌

五、 安裝注意事項

六、 產品系列與選型
