產品名稱：電動焊接閘閥[ 2020-06-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動焊接閘閥產品介紹

上海湖泉閥門有限公司生產的電動焊接閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動焊接閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

二、電動焊接閘閥產品的優缺點

1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
4、流體阻力大，開啟和關閉時所需力較大。
5、不適用于帶顆粒、粘度較大、易結焦的介質。
6、調節性能較差。

三、電動焊接閘閥產品主要零部件材質

零件材料	材料牌號
閥　體	WCB　A105	WC6　12Cr1MoV	WC9　12Cr1MoV
閥　蓋	WCB　A105	WC6　12Cr1MoV	WC9　12Cr1MoV
閥　瓣	WCB　A105	WC6　25Cr2MoV	WC9　25Cr2MoV
閥　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　座	25 + STL	304	304
密封環 ( 墊片 )	增強柔性石墨 / 軟鋼
填　　料	增強柔性石墨
閥桿螺母	ZCuAl10Fe3 / D2

四、電動焊接閘閥產品主要外形連接尺寸和重量

公稱壓力 PN (MPa)	公稱通徑 DN (mm )	尺　　　　　　寸 ( mm )						重量 ( Kg )
公稱壓力 PN (MPa)	公稱通徑 DN (mm )	L	D	L1	d	H	Do	重量 ( Kg )
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40

公稱壓力 PN (MPa)	公稱通徑 DN (mm )	尺　　　　　　　寸 ( mm )					重量 ( Kg )
公稱壓力 PN (MPa)	公稱通徑 DN (mm )	d	L	H	L1	L2	重量 ( Kg )
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129	/	/	450
	175	150	711	1650	457	309	638
	225	200	864	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1403	437	277	315
	150	148	762	1403	526	383	672
	175	148	762	1650	554	309	684
	225	222	1041	1650	554	309	696
	350	350	1250	2255	554	/	2605
P54/100V	175	148	762	1650	554	309	683
	225	222	1041	1650	554	309	704
	250	222	1041	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P54/140V	125	136	600	1115	/	/	/
	175	175	750	1205	/	/	/
	225	217	850	1490	/	/	/
P54/170V	125	98	630	1230	437	277	312
	225	186	1060	1680	554	309	1404
	300	278	1397	2265	764	/	2834
	350	338	1550	2536	715	/	5591
P57/170V	125	124	600	1115	/	/	/
	175	163	750	1205	/	/	/
	225	201	850	1490	/	/	/

上一篇：Z960Y/Z962Y電動焊接閘閥 / 下一篇：Z961H-16C DN500高溫高壓焊接電動閘閥

閥門資訊

閥門知識

閥門產品

: 調節型礦用防爆電動截止閥

: 防爆消防電動球閥

: EOA系列精小型電動執行器

DMF-Z電磁脈沖閥

電動鑄鋼閘閥

DKZ/ZKZ直行程電動執行器（直

DZW10-24W/Z/T 推力型電動執行器

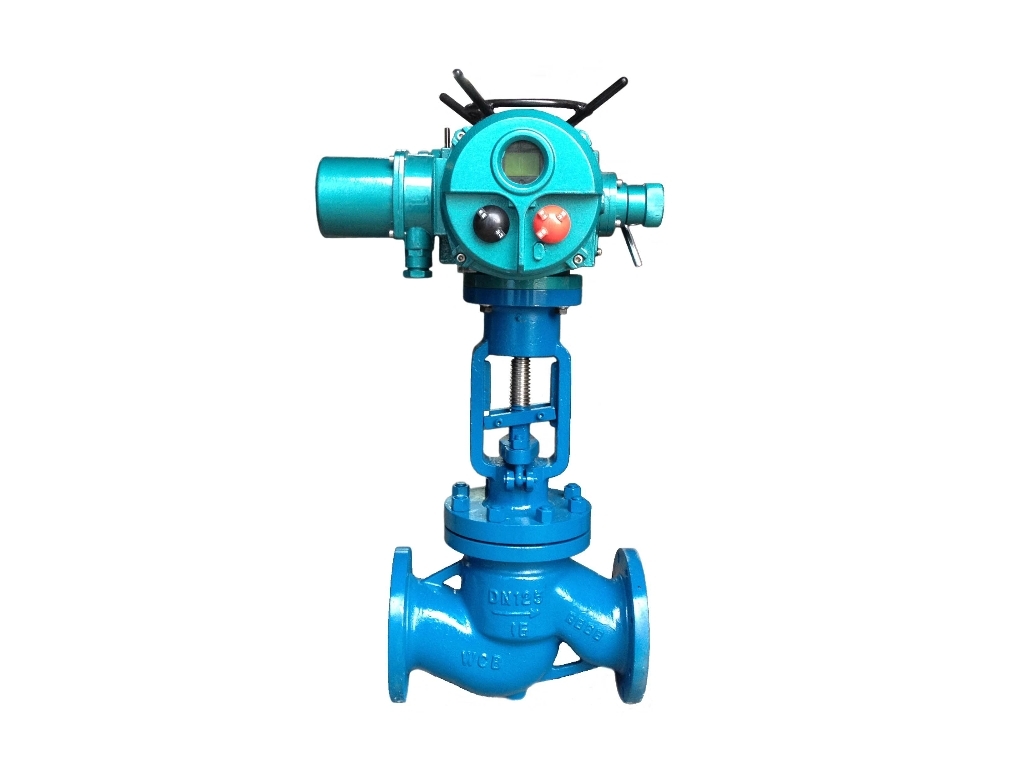

智能調節電動截止閥
